進口直通籃式過濾器的進口出口在一個水平位置上，由一個主單筒與進口出口組成，用于攔截管道介質里的雜質。在生產過程中，流體會隨著管道流經過濾器，液體先通過筒體而后進入濾籃，流體從濾籃中流出直至過濾器的出口排出，其中的固體雜質顆粒為濾籃所阻擋，與流體分離完成過濾。過濾器使用一段時間后，固體雜質在濾籃中堆積，這時只要旋開主管底部的螺塞，將直通過濾器內的液體排凈，拆卸法蘭，清洗過濾籃后重新裝入。
籃式過濾器具有結構緊湊，過濾能力大，壓損小、適用范圍廣、維護方便等特點，其主要適用的物料有：化工生產中的腐蝕性物料，如：燒堿、純堿、濃硫酸、碳酸等。制冷中的低溫物料，如：液甲烷、液氨、液氧等。食品、制藥生產中物料，如：啤酒、飲料、乳制品等。
進口直通籃式過濾器技術參數
|
公稱通徑：DN25-DN600 |
公稱壓力：1.0MPa-6.4MPa |
|
適用溫度：-20℃-425℃ |
閥體材質：碳鋼、鑄鋼、不銹鋼等 |
|
連接方式：法蘭連接、螺紋連接、焊接 |
濾網材質：不銹鋼 |

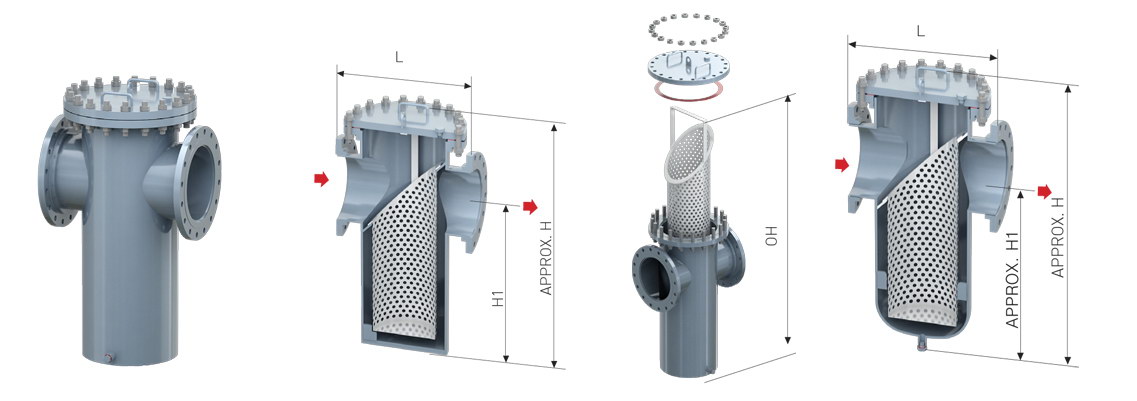

進口直通籃式過濾器產品尺寸
|
口徑 |
L |
H |
H1 |
φ |
有效過濾面積㎡ |
|
|
|
|
|
|
|
|
25 |
220 |
160 |
360 |
89 |
0.003619 |
|
32 |
220 |
165 |
370 |
89 |
0.003619 |
|
40 |
280 |
180 |
400 |
114 |
0.005718 |
|
50 |
280 |
180 |
400 |
114 |
0.005718 |
|
65 |
330 |
220 |
460 |
140 |
0.009613 |
|
80 |
340 |
260 |
510 |
168 |
0.01539 |
|
100 |
420 |
310 |
580 |
219 |
0.02464 |
|
150 |
500 |
430 |
730 |
273 |
0.04866 |
|
200 |
560 |
530 |
900 |
325 |
0.07858 |
|
250 |
660 |
640 |
1050 |
426 |
0.12005 |
進口直通籃式過濾器安裝說明
1、直通藍式過濾器一般水平安裝，進出口方向與閥體上的箭頭方向應保持一致。
2、藍式過濾器工作一段時間后，濾芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質。
3、清洗藍式過濾器雜質時，注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞。
4、如發現不銹鋼鋼絲網變形或損壞，需更換
