進口先導式蒸汽減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。減壓閥的作用原理是靠閥內流道對水流的局部阻力降低水壓，水壓降的范圍由連接閥瓣的薄膜或活塞兩側的進出口水壓自調節。管道上如一次減壓不夠可采取二次減壓；減壓系統通常需采取一備一用，防止因現用減壓閥故障而破壞系統或下游設備。
進口直接作用減壓閥：利用出口壓力變化，直接控制閥瓣運動的減壓閥。

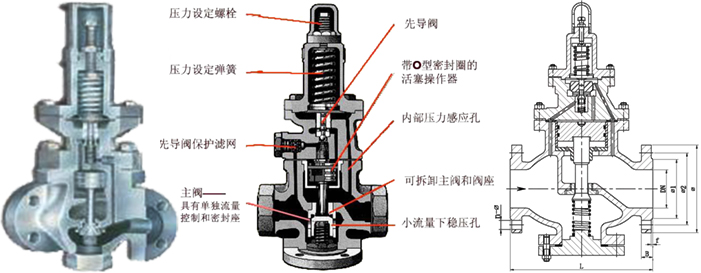

進口先導式減壓閥：由主閥和導閥組成，出口壓力的變化通過放大來控制主閥動作的減壓閥。
進口薄膜式減壓閥：采用膜片作為敏感原件來帶動閥瓣運動的減壓閥。
進口活塞式減壓閥：采用活塞作為敏感原件來帶動閥瓣運動的減壓閥
進口先導式蒸汽減壓閥參數
|
公稱通徑 |
DN15～DN600mm |
|
公稱壓力 |
DN15-DN600：1.0Mpa-16Mpa：-20℃≤T≤425 ℃ |
|
適用溫度 |
水、蒸汽、油品 |
|
適用介質 |
鑄鐵、鑄鋼、碳鋼、不銹鋼 |
|
閥體材質 |
法蘭連接 |
|
連接方式 |
DN15-DN500：1.0Mpa-16Mpa：-20℃≤T≤425 ℃ |
進口先導式蒸汽減壓閥尺寸：
|
主要連接外形和尺寸 |
單位：mm |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
160 |
160 |
180 |
200 |
220 |
250 |
260 |
310 |
350 |
400 |
450 |
500 |
600 |
800 |
850 |
900 |
900 |
950 |
注：此外形尺寸為1.6Mpa壓力減壓閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口先導活塞式蒸汽減壓閥技術要求：對于軟密封減壓閥，在規定時間內不得有滲漏，對于金屬密封的減壓閥，滲漏量應不大于較大流量的0.5%；出口流量變化時，直接作用的出口壓力偏差值不大于20%，先導式不大于10%；進口壓力變化時，直接作用式的出口壓力偏差值不大于10%，先導式不大于5%；通常減壓閥的閥后壓力P2與閥前壓力P1之差必須≥0.2Mpa。
